1、用途
本阀为先导直动型电磁阀，其通用介质范围较广可分为使用于水、轻油、导热油、高温油、饱和蒸汽、高温热水及非腐蚀性气体等流体。如电站抽气管道疏水系统和蒸发器的排气系统中，主要对管道中的介质进行双位自动调节和远程控制；主要特点是介质流体温度可达400℃阀芯利用流体润滑作用，减少磨损阀塞阀体采用碳钢或不锈钢耐腐蚀采用杠杆原理保证线圈和阀体隔离；
2、技术参数

型号参数	ZCZG					ZCZH
工称压力(Mpa)	2.5					4.0
工作压力(Mpa)	0.1-2.5					0.1-4.0
介质种类	轻油、蒸汽、热水
介质温度（℃）	≤250					≤400
电源电压	AC220V?DC24V其余规格可作特殊订货
公称通径（mm）	15	20	25	32	40		50	65	80	100
流量系数(Kv) 泄漏量(m/min)	按JB/T7352-49规定，按JB/T7352-49.F规定
功率	170VA					480VA

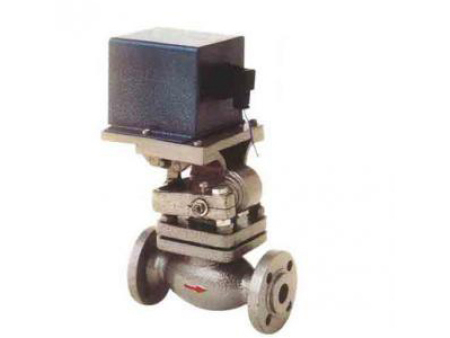

3、外型图（见图一）

ZCZG高温电磁阀
4、安装尺寸

DN	L	H	D	D1	D2	D3	b	f1	f	n-d
15	160	298	95	65	39	45	16	4	2	4-Φ14
20	200	304	105	75	50	55	16	4	2	4-Φ14
25	200	304	115	85	57	65	16	4	2	4-Φ14
32	200	314	140	100	65	78	18	4	2	4-Φ18
40	260	433	150	110	75	85	18	4	3	4-Φ18
50	300	433	165	125	87	100	20	4	3	4-Φ18
65	340	460	185	145	109	120	22	4	3	4-Φ18
80	380	460	200	160	120	135	22	4	3	4-Φ18
100	430	461	235	190	149	160	24	4.5	3	4-Φ22

5、型号编制说明
A、型号：ZCZG-1.6-DN50-1-Y-B-K
1》、ZCZG：产品型号；
2》、1.6：公称压力（Mpa）；
3》、DN50：公称通径（mm）；
4》、介质温度：“1”表示60OC，“2”表示180OC，“3”表示250OC；
5》、介质种类：“Y”表示液体，气体略；
6》、使用条件：“B”表示防爆，普通略；
7》、作用方式：“K”表示常开，常闭略；
B、型号：ZCZH-1.6-DN50-1-Y-B-K
1》、ZCZG：产品型号；
2》、1.6：公称压力（Mpa）；
3》、DN50：公称通径（mm）；
4》、介质温度：“1”表示60OC，“2”表示180OC，“3”表示250OC，“4” 表示400OC，
5》、介质种类：“Y”表示液体，气体略；
6》、使用条件：“B”表示防爆，普通略；
7》、作用方式：“K”表示常开，常闭略；

6、订货须知
1》.产品型号与名称； 2》.公称通径DN及额定流量系数KV ；
3》.公称压力和压差； 4》.使用电压； 5》.阀体和阀内组件材料；

6》.适用温度； 7》作用方式； 8》使用介质；

9》电磁阀一般电磁代正常工作时的电压为220 22V-15，如果超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
10》阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。（防爆型结构如图二）

ZCZG高温电磁阀
