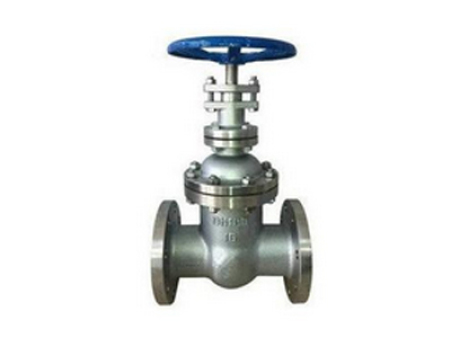

P0Z4S5W暗杆闸阀
所属类型： 通用阀门
所属来源： 泵阀制造厂家
联系电话： 18969795502
公司地址：
更新时间： 2024-06-12
特点
暗杆闸阀又叫旋转杆闸阀 ( 亦叫暗杆楔式闸阀)；阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。
主要参数The main parameters
型号model：P0Z4S5W/H | 工作压力（MPa）：1.6~4.0 | 适用温度（℃）：≤200 | |||
适用介质Applicable medium | 水、蒸汽、油品 | 弱腐蚀性介质 | |||
材料material | 阀体、阀盖 | 碳素钢铸钢 | 铬镍系不锈钢Chromium nickel stainless steel | ||
阀芯、阀杆 | 碳素钢铸钢或不锈钢 | 铬镍系不锈钢 | |||
密封圈Sealing ring | 碳素钢铸钢或不锈钢Carbon steel casting and Stainless steel | ||||
填料packing | 浸油石棉盘根Immersion oil asbestos packing、 聚四氟乙烯PTFE | ||||
主要连接尺寸The size and weight (单位mm)
公称通径(mm) | L | D | D1 | D2 | b | Z-∮d |
50 | 250 | 160 | 125 | 100 | 16 | 4-18 |
65 | 265 | 180 | 145 | 120 | 18 | 4-18 |
80 | 280 | 195 | 160 | 135 | 20 | 8-18 |
100 | 300 | 215 | 180 | 155 | 20 | 8-18 |
125 | 235 | 245 | 210 | 185 | 22 | 8-18 |
150 | 350 | 280 | 240 | 210 | 24 | 8-23 |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 |
250 | 450 | 405 | 355 | 320 | 30 | 12-25 |
300 | 500 | 460 | 410 | 375 | 30 | 12-25 |
350 | 550 | 520 | 470 | 435 | 34 | 16-25 |
400 | 600 | 580 | 525 | 485 | 36 | 16-30 |
500 | 700 | 705 | 650 | 608 | 48 | 20-34 |
