一、产品特性

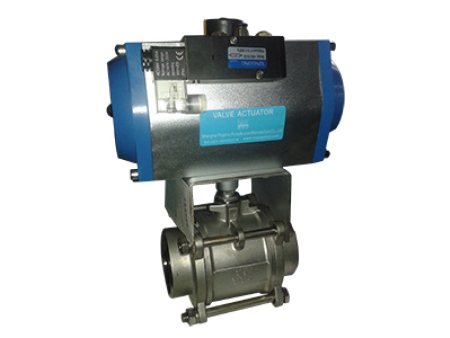

PSRQ661F型气动三片对焊式球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，就可以实现阀门换向和一进两出或两进一出的功能。该产品密封性能分为金属密封与软密封。具有结构紧凑、体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。可广泛用于石油、化工、轻工、制药、造纸等工业过程自动控制系统中作远距离集中控制或就地控制;内螺纹连接球阀及焊接球阀分为整体、两段式及三段式，阀体铸造采用国外先jin工艺、结构合理、造型美观，阀座采用弹性密封结构，密封可靠，启闭轻松；阀杆采用到密封下装式结构，阀腔异常升压时，阀杆不会被冲出。

主要零件材料及适用工况

件号	件名	材料（材料代号）
件号	件名	C	P	R
1	阀体	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12MO2Ti
2	阀盖	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12MO2Ti
3	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	OCr18Ni12MO2Ti
4	阀杆	2Cr13	1Cr18Ni9Ti	OCr18Ni12MO2Ti
5	阀座	聚四氟乙烯（F）或高强gi复合聚四氟乙烯（PPL）
6	填料	聚四氟乙烯或柔性石墨
7	执行器	PQ、PQG系列气源压力04~0.7Mpa GTD系列2~8bar
适用温度		PQ系列(F)-28~150℃ （PLL）-20~300℃ GTD系列-20~ 90℃ -40~ 120℃
适用介质		水、油、蒸汽	硝酸类	醋酸类
适用介质		并可在粉粒介质输送和真空管路上使用

技术参数

公称压力MPa	1.6~6.4MPa
公称通径DN（mm）	DN6~50mm
适用介质	按材质适应水、蒸汽、石油、硝酸、醋酸、粘性液体、强氧化性等介质
介质温度℃	-40℃~ 180℃，-40℃~ 350℃非金属材料密封或金属材料密封
泄漏量Q	（ZBJ16006标准）
行程转角	90°?1~1.5°
阀体材质	WCB,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2TI,CF8M,衬里
球阀阀座	聚四氟乙烯(PTFE)常温,特制PPL高温，金属阀座，
球体、	2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、衬里
填料	V型橡胶，柔性石墨、聚四氟乙稀
气缸工作压力	0.4~0.7MPa
气缸开关时间	双作用式1~5秒
气缸空气耗量	1~131L

主要外型尺寸

PSRQ661F型气动对焊球阀

公称通径DN(mm)	尺寸(mm)										执行器型号
	三段式			对焊式			承插焊式
	G	L	d	L	d	D	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1-14.3	9.5	50/63RA
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55-17.8	9.5	50/63RA
15	1/2	67	15	67	15.8	24	67	15	21.7-21.95	9.5	50/63RA
20	3/4	82	20	82	20	28	82	20	27.05-27.3	11.1	63/83RA
25	1	91	25	91	25	34	91	25	33.8-34.05	12.7	63/83RA
32	11/4	108	32	108	32	41	108	32	42.55-42.8	14.3	63/83RA
40	11/2	139	38	129	38	49	129	38	48.65-48.9	15.9	83/110RA
50	2	148	50	148	50	62	148	50	61.1-61.35	17.4	83/110RA
65	21/2	186	64	193	64	78					110/127RA
80	3	206	78	222	78	94					127/127RA
100	4	240	98	273	98	124					127/160RA

五、订货须知
1、产品型号与名称；    2、公称通径DN（mm）；   3、公称压力； 4、阀体材质
5、额定流量系数；      6、阀前后压力；           7、气源压力及控制方式；
8、其它特殊要求；      9、介质温度；            10、安装空气过滤器和减压阀。
