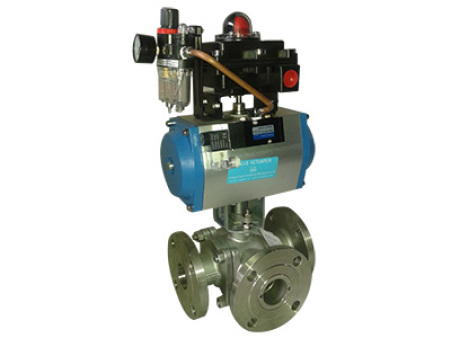

PSRQ645F型气动三通球阀01
所属类型： 气动球阀
所属来源： 泵阀制造厂家
联系电话： 18969795502
公司地址：
更新时间： 2024-06-12
一、概述
PSRQ644F/645F型气动三通球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，就可以实现阀门换向和一进两出或两进一出的功能。该产品密封性能分为金属密封与软密封。具有结构紧凑、体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。可广泛用于石油、化工、轻工、制药、造纸等工业过程自动控制系统中作远距离集中控制或就地控制。
二、主要零件材料及适用工况
件号 | 件名 | 材料（材料代号） | ||
C | P | R | ||
1 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12MO2Ti |
2 | 阀盖 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12MO2Ti |
3 | 球体 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | OCr18Ni12MO2Ti |
4 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | OCr18Ni12MO2Ti |
5 | 阀座 | 聚四氟乙烯（F）或高强du复合聚四氟乙烯（PPL） | ||
6 | 填料 | 聚四氟乙烯或柔性石墨 | ||
7 | 执行器 | GT系列 或AT系列（气源压力04~0.7Mpa ） | ||
适用温度 | -20~ 90℃ -40~ 120℃ | |||
适用介质 | 水、油、蒸汽 | 硝酸类 | 醋酸类 | |
三、技术参数
| 公称压力MPa | 1.6~2.5MPa |
公称通径DN（mm） | DN15~200mm |
适用介质 | 按材质适应水、蒸汽、石油、醋酸、粘性液体、强氧化性等介质 |
介质温度℃ | -40℃~ 180℃，-40℃~ 350℃非金属材料密封或金属材料密封 |
泄漏量Q | （ZBJ16006标准） |
行程转角 | 90°; |
阀体材质 | WCB,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2TI,CF8M,衬里 |
球阀阀座 | 聚四氟乙烯(PTFE)常温,特制PPL高温，金属阀座， |
球体、 | 2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、衬里 |
填料 | V型橡胶，柔性石墨、聚四氟乙稀 |
气缸工作压力 | 0.4~0.7MPa |
气缸开关时间 | 双作用式1~5秒 |
气缸空气耗量 | 1~131L |
四、外型图
五、外型尺寸
| 通径 | 外型尺寸 | ||||||||||
DN | L | L0 | L1 | L2 | H | D | D1 | D2 | C | f | N-￠d |
15 | 150 | 75 | 140/178 | 62/75 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-14 |
20 | 150 | 75 | 164/214 | 75/91 | 197/225 | 105 | 75 | 56 | 16 | 2 | 4-14 |
25 | 180 | 90 | 164/214 | 75/91 | 199/227 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 200 | 100 | 190/295 | 91/112 | 240/266 | 140 | 100 | 76 | 18 | 3 | 4-18 |
40 | 220 | 110 | 210/295 | 100/112 | 255/271 | 150 | 110 | 84 | 18 | 3 | 4-18 |
50 | 240 | 120 | 247/340 | 112/127 | 286/307 | 165 | 125 | 99 | 20 | 3 | 4-18 |
65 | 260 | 130 | 276/398 | 127/139 | 330/335 | 185 | 145 | 118 | 20 | 3 | 4-18 |
80 | 280 | 140 | 308/438 | 139/159 | 349/383 | 200 | 160 | 132 | 20 | 3 | 8-18 |
100 | 320 | 160 | 348/562 | 159/206 | 421/487 | 220 | 180 | 156 | 22 | 3 | 8-18 |
125 | 380 | 190 | 432/724 | 176/228 | 485/487 | 250 | 210 | 184 | 22 | 3 | 8-18 |
150 | 440 | 220 | 524/928 | 228/275 | 582/629 | 285 | 240 | 211 | 24 | 3 | 8-22 |
200 | 550 | 275 | 648/1033 | 275/324 | 702/750 | 340 | 295 | 266 | 24 | 3 | 12-22 |
若需详细资料，请来电来函索取！
