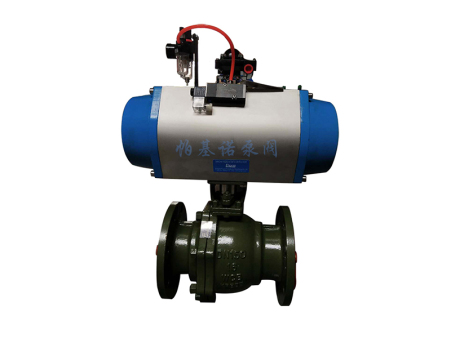

本公司生产的PDRQ641F型气动切断球阀，是采用电磁换向或直接在汽缸内配置弹簧（单作用弹簧复位）及0.4~0.7Mpa气源即可控制阀门角度运转；以压缩空气为动力，实现阀杆带动阀芯在阀体内转动90度，可以实现全开——全开的转角功能。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等特点。适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油，化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制.

技术参数和性能

一、阀  体

公称通径：15~250mm

公称压力：PN1.6，4.0，6.4Mpa ,10Mpa,16Mpa（需定制）,150Lb,300Lb,600Lb;

连接形式：法兰式按JB78-59 JB79-59；

材    料：WCB， HT200  ZG251  ZG1Cr18Ni9Ti,ZG1Cr18Ni12mo2Ti, 衬四氟乙烯CF8，CF8m;

温度范围：常温-40℃~180℃，中温-40℃~350℃,高温-40OC-450OC；

填    料：V型聚四氟乙烯填料，柔性石墨。

二、阀内组件

1、阀芯型式：O型阀芯；  2、流量特性：快开特性；   3、阀芯材料：1cr18Ni9TI  0017Ni12Mo2Ti；

4、阀座材料：聚四氟乙烯（PTFE），特制F金属座；  5、可 调 比：350：1。

三、执行机构

1、气缸形式：单缸或双缸式（单作用或双作用）；          2、气缸工作压力：0.4~0.7 Mpa；              3、气缸开关时间: 双作用式1~5秒；                        4、气缸空气耗量: 1~131L；

5、电磁阀电源: 220VAC，24VAC，24VDC。

四、法兰式气动球阀安装尺寸

五、订货须知

1、产品型号与名称；     2、公称通径DN（mm）；    3、公称压力；    4、流量特性；

5、阀体材质；           6、额定流量系数；          7、阀前后压力；  8、气源压力及控制方式；

9、其它特殊要求；      10、介质温度；                11、安装空气过滤器和减压阀。
