一、概述

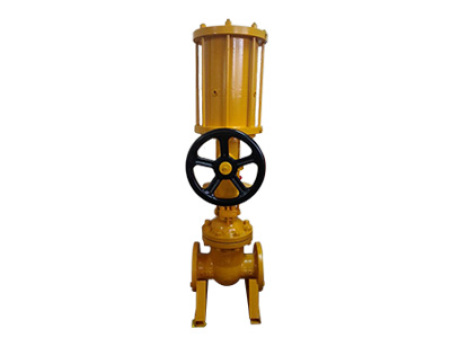

PCZZ641H型气动闸阀是采用气压缸驱动；具有密封可靠、性能优、造型美观、闸板与阀座密封面采用司太铬合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长；阀杆经调制和表面氨化处理，具有良好的抗腐蚀性、抗擦伤性和耐磨性；采用楔式弹性闸板结构，中大口径设置滚动轴承，开关灵活、启比闭轻松；可采用各种配管法兰标准及法兰密封形式，满足各种工程需要及用户要求。阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力，温度及介质工况。

项目	技术参数	项目	技术参数
公称通径	50-800mm	公称压力	1.6-6.4Mpa
气源压力	0.3-0.8Mpa	密封试验压力	1.8Mpa
输入信号	电信号0-100Ma,4-20mA	强度试验	2.4 Mpa
回讯器电压	AC220V,DC24V	工作环境温度	-20OC— 120OC
气源接口	G3/4,G1/2,G3/8	气密试验	0.5—0.7 Mpa
适用介质	水、蒸汽、油品、硝酸类、醋酸类。

主要零件及材料

零件名称	材料性能	零件名称	材料性能
气缸	无缝钢管	活塞	碳素钢
密封圈	丁青橡胶O型圈、Y型圈	阀体阀盖	ZG1Cr18Ni9Ti
阀杆	1Cr18Ni9Ti	密封面	13Cr、本体材料
垫片	增强柔性石墨、1Cr13柔性石墨、08软钢	填料	柔性石墨、增强柔性石墨

四、外型尺寸

口径 DN	外型尺寸					连接尺寸
口径 DN	L	H	H1	H2	?d	D	D1	D2	C	f	n-?d
50	250	790	420	840	180	165	125	99	20	3	4-18
80	280	910	460	990	200	200	160	132	20	3	8-18
100	300	1050	560	1150	250	220	180	156	22	3	8-18
150	350	1240	660	1390	320	285	240	211	24	3	8-22
200	400	1520	810	1720	400	340	295	266	24	3	12-22
250	450	1700	930	1950	400	405	355	319	26	3	12-26
300	500	1930	1090	2230	450	460	410	370	28	4	12-26
350	550	2160	1230	2510	450	520	470	429	30	4	16-26
400	600	2330	1360	2730	500	580	525	480	32	4	16-30
450	650	2540	1510	2990	550	640	585	548	34	4	20-30
500	700	2750	1660	3250	550	715	650	609	36	4	20-33
600	800	3080	1910	3680	550	840	770	720	38	5	20-36
700	900	3570	2200	4270	600	910	840	794	40	5	24-36
800	1000					1025	950	901	42	5	24-39

注意事项

1、阀在安装前应仔细核对型号是否与使用要求符合；
2、阀安装任何位置工作，应考虑检修和操作的方便；
3、阀在前应对截止阀进行密封性能试验；阀在安装前还应进行三次以上的空载启闭试验，阀的阀芯开关应灵活，各种轴件不应该有卡住现象；
4、安装过程中应清除孔内，密封圈及结合面的污物，检查连接螺栓是否均匀拧紧；
5、安装完毕要进行密封试验及气动操作试验；
6、阀在使用过程中，应注意定期（18个月）在气缸内壁加注少量润滑油；
7、阀在使用期间，应视其动频繁程度进行定期检查和维护。

订货须知

1、产品型号及名称； 2、公称通径； 3、公称压力； 4、阀体材质；

若需要详细资料，请来电来函咨询索取！
