概述

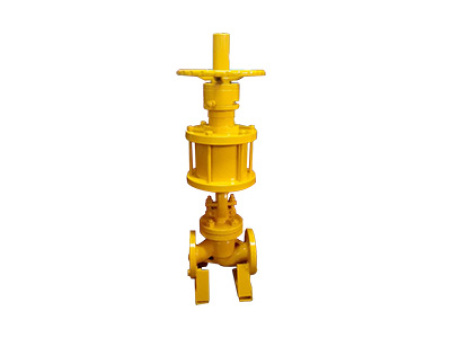

PCZJ641H型气动截止阀是采用气压缸驱动；结构简单可靠、体积小、传动平稳可靠；阀门的开关可以通过定压电磁阀得到精度的调整；包括开启和关闭里的调准。其力甚至可以通过气压仪表直接反映出来。阀门开启速度调节方便。

项目	技术参数	项目	技术参数
公称通径	10-300mm	公称压力	1.6-10.0Mpa
气源压力	0.3-0.8Mpa	密封试验压力	1.8Mpa
输入信号	电信号0-100Ma,4-20mA	强度试验	2.4 Mpa
回讯器电压	AC220V,DC24V	工作环境温度	-20OC— 120OC
气源接口	G3/4,G1/2,G3/8	气密试验	0.5—0.7 Mpa
适用介质	水、蒸汽、油品、硝酸类、醋酸类。

主要零件及材料

零件名称	材料性能	零件名称	材料性能
气缸	无缝钢管	活塞	碳素钢
密封圈	丁青橡胶O型圈、Y型圈	阀体阀盖	ZG1Cr18Ni9Ti
阀杆	1Cr18Ni9Ti	密封面	13Cr、本体材料
垫片	增强柔性石墨、1Cr13柔性石墨、08软钢	填料	柔性石墨、增强柔性石墨

四、外型图

外型尺寸

口径DN	L	D	D1	D2	d	n-?d	H
10	130	90	60	40	14	4-14
15	130	95	65	45	14	4-14
20	150	105	75	55	14	4-14
25	160	115	85	65	14	4-14
32	180	135	100	78	16	4-18
40	200	145	110	85	16	4-18
50	230	160	125	100	16	4-18
65	290	180	145	120	16	4-18
80	310	195	160	135	20	8-18
100	350	215	180	155	20	8-18
125	400	245	210	185	22	8-18
150	480	280	240	210	24	8-23
200	600	335	295	265	26	12-23
250	622	405	355	320	30	12-23
300	698	460	410	375	30	12-23

注意事项

1、阀在安装前应仔细核对型号是否与使用要求符合；
2、阀安装任何位置工作，应考虑检修和操作的方便；
3、阀在前应对截止阀进行密封性能试验；阀在安装前还应进行三次以上的空载启闭试验，阀的阀芯开关应灵活，各种轴件不应该有卡住现象；
4、安装过程中应清除孔内，密封圈及结合面的污物，检查连接螺栓是否均匀拧紧；
5、安装完毕要进行密封试验及气动操作试验；

6、阀在使用过程中，应注意定期（18个月）在气缸内壁加注少量润滑油；
7、阀在使用期间，应视其动频繁程度进行定期检查和维护。
