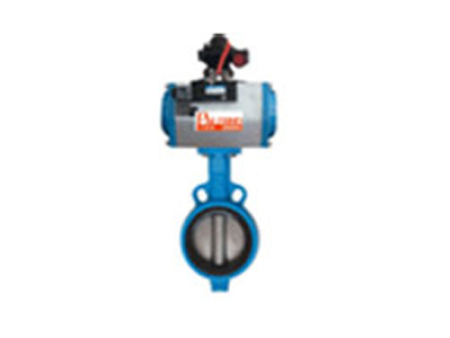

本公司生产的PSRD671X型气动调节蝶阀，是在基础工业上进行特殊设计，精心制造的产品。输入0.4~0.7Mpa气源即可控制运转，实现对压力、流量、温度、液位等的控制。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，可以实现全开——全闭的动作。该产品按其密封为橡胶软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸等工业自动控制系统中作远距离集中控制或就地控制。

一、阀体

1、公称通径：50~400mm；

2、公称压力：1.0-1.6Mpa；

3、连接形式：对夹式；

4、材料：HT200 WCB ZG1Cr18Ni9Ti，ZG1Cr18Ni12MoTi，衬胶等；

5、温度范围：-10℃~80℃；

6、填料：石棉编织填料，柔性石墨。

二、阀内组件

  1、阀芯型式  阀板；       2、阀芯材料： HT200 HT400 WCB 304、316；

  3、阀座材料：橡胶；       4、阀杆材料：2Cr13、不锈钢；

三、执行机构及附件；

1、气缸形式：单缸式或双缸式；

2、气缸气源压力：0.4~0.7Mpa；

3、气缸开关时间：双作用式3~7秒;

4、可选附件：限位开关、电磁阀、空气过滤减压器、手动操作器、阀门定位器、手动阀等；

四、外形图及安装尺寸

五、安装尺寸（mm）

六、订货须知
1、产品型号与名称；        2、公称通径DN（mm）；    3、公称压力；     4、阀体材质；
5、额定流量系数；           6、阀前后压力；                   7、气源压力及控制方式；
8、其它特殊要求；           9、介质温度；                     10、安装空气过滤器和减压阀。

七、气动阀门的安装调试
  一）、执行器与阀门的安装:
   1. 在拿到气缸后首先检查气缸型号是否正确，检查气缸为开状态还是关状态，通常情况下安装时为关状态。（大口径阀门也可以开状态安装）.
   2. 检查气缸旋转方向，逆时针旋转开阀，顺时针旋转关阀。
   3. 在气缸与阀门连接时检查气缸的连接孔中心距与阀门上法兰连接孔中心距是否一致。
   4. 检查气缸轴方与阀门的轴方是否一致，如果轴方不一致可加装方套。
   5. 安装时气缸要与阀门状态保持一致。（注意不能一个为开状态一个为关状态，否则阀门旋转方向会相反）。
   6. 安装状态：（客户无特殊要求外）阀门与执行器安装为平行状态。

二）、安装电磁阀：（根据客户需求）
   1. 在安装好气动执行器后如需要安装电磁阀，注意电磁阀上O型圈是否完好。
   2. 安装好以后通气看阀门是否为全闭状态，否则把电磁阀拆下旋转180度重新安装。（无特殊要求安装后为全关状态）。

三）、安装回信器：
   1. 首先要把气缸上端指示盖上螺丝拆下，回信器连接轴插入气缸中轴的凹槽内，然后固定好连接螺栓。
   2. 打开回信器上盖，检查行程挡块是否与阀门开关相对应。阀门全开时黄s挡块压下开关，阀门全关时红色挡块压下开关。以及装上盖时，上盖上的指示也要与阀门开关一至。

四）、调试：
   1. 在没有电磁阀的情况下，首先从一端通气，看阀门开或关的位置是否到位。如果没有到位把相对应的限位螺丝向外放松一点，多少根据阀门位置相差多少来决定。一个是开限位，一个是关限位。通常情况下执行器左边通气为开阀，右边通气为关阀。限位开关通常情况下，左边为开限位，右边为关限位。（逆时针旋转行程放大，顺时针行程变小）。（注：调整后应锁紧）

2. 在装上电磁阀以后，首先通气看阀门是否为全关状态，否则检查电磁阀及阀门安装状态。使用电磁阀上手动开关调试，看阀门的全开和全关位置是否到位，行程如需调整，方法与上面一样。
