产品介绍

一、概述

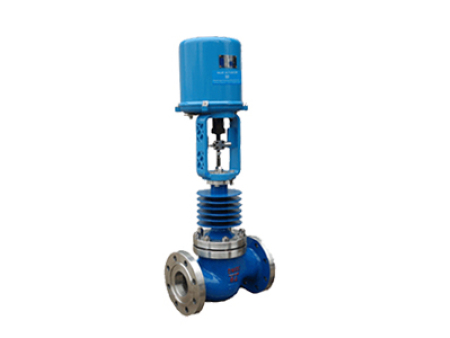

     PRZJM型电动套筒调节阀，接受调节仪表传来的直流电流信号，改变被调介质流量，使被控工艺参数保持在定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。  本系列产品公称通径由20至300mm，公称压力有1.6、4.0、6.4Mpa，接受信号为0-10mA.DC或4~20mA.DC，使用温度范围由 40℃~-50℃。其中电动单座调节阀适用于压差小，介质粘度较大或稍有颗粒杂质场合：电动套筒调节阀适用于压差较大且泄露较大的场合。 二、主要技术参数和性能指标

注：本产品性能指标贯彻GB/T4213-9

三、主要零件材料

四、流量特性

五、外形尺寸   单位:mm

注：本产品性能指标贯彻GB/T4213-92

六、产品型号说明

PRZJM-16PTKS  DN50 P——表示帕基诺自控阀门 ；； R——表示执行机构代号； R：国产直行程3810电动执行机构；A：进口直行程PS电动执行机构； Z——表示动作方向代号： R：角行程；   Z：直行程； JM——表示阀门类型代号； JP：精小型单座调节阀；JM：精小型套筒调节阀； 16——表示阀门公称压力；6：0.6Mpa（6Kg）；10：1.0Mpa（10 Kg）；16：1.6Mpa（16 Kg）：25：2.5Mpa（25 ） P——表示阀体材质代号；C：碳钢（铸钢）；P：304不锈钢；R；316不锈钢；Z：灰铸铁；K：可锻铸铁； Q：球墨铸铁；T：铜或铜合金；I：铬钼钒钢； T——表示阀位控制方式； E：二位切断式（开关型）；T：比例调节式（调节型）；S：三位换向式； K——表示阀门启闭方式； K：气开式（常闭型）；  B：气闭式（常开型）； B——表示防爆要求；      B：防爆型；普通型（略）； S——表示配置手动装置；  S：配置手动装置；一般不配（略）； DN50——表示阀门公称通径；

七、订货须知

1、  产品型号与名称             4、流量特性          7、介质种类和温度范围       10、其它特殊要求 2、  公称通径DN（mm）      5、阀体材质          8、阀前后压力（压差） 3、公称压力   6、额定流量系数    9、电源电压和控制信号
